민. 행간: |
0.075 밀리미터 |
민. 선 폭: |
0.075 밀리미터 |
구리 두께: |
1/2온스 - 6온스 |
테스트: |
플라잉 프로브 테스트, E-Test, AOI 등 |
PCB 재료: |
FR-4, FR-1, CEM-1, CEM-3, 알루미늄, 로저스 등 |
PCB 두께: |
0.2-3.2mm |
PCB 레이어: |
2-20 층 |
구멍 크기: |
0.2 밀리미터 |
민. 행간: |
0.075 밀리미터 |
민. 선 폭: |
0.075 밀리미터 |
구리 두께: |
1/2온스 - 6온스 |
테스트: |
플라잉 프로브 테스트, E-Test, AOI 등 |
PCB 재료: |
FR-4, FR-1, CEM-1, CEM-3, 알루미늄, 로저스 등 |
PCB 두께: |
0.2-3.2mm |
PCB 레이어: |
2-20 층 |
구멍 크기: |
0.2 밀리미터 |

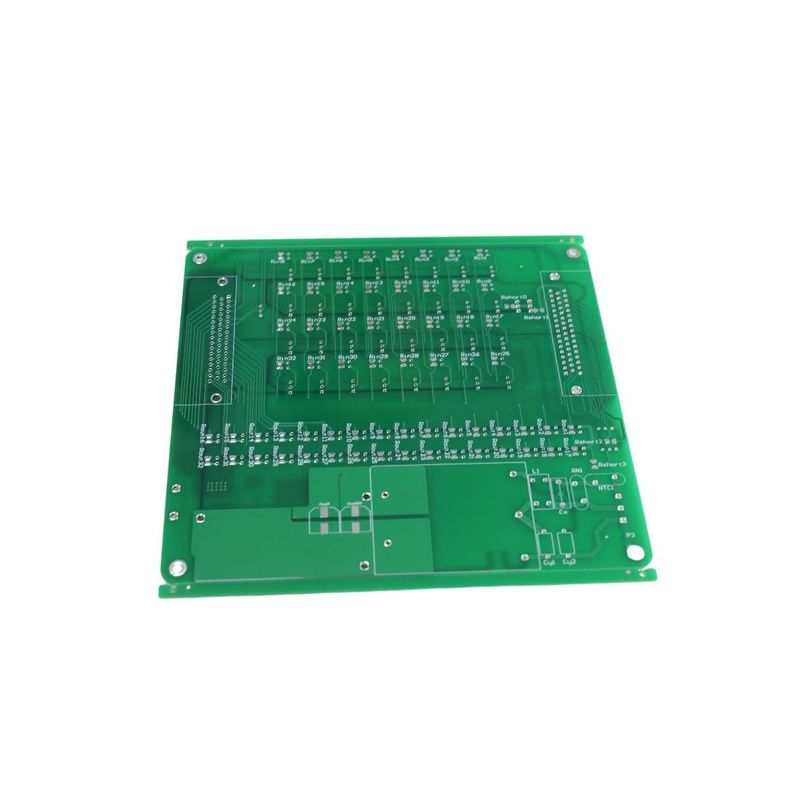

산업용 PCB 조립은 산업용 제어판, 산업용 ARM 보드 및 전자 회로 보드 조립을위한 고품질 및 신뢰할 수있는 제품입니다. 다양한 재료로 만들어집니다.FR-4를 포함함, FR-1, CEM-1, CEM-3, 알루미늄, 로저스 등, 0.2-3.2mm 두께 범위와 구리 두께 1/2 온스 - 6 온스. 최소 구멍 크기는 0.2mm에 도달 할 수 있습니다.그리고 그것은 뛰어난 성능을 가지고 있으며 다양한 산업의 요구를 충족시킬 수 있습니다.이 산업 PCB 조립은 그것의 안정성, 신뢰성 및 내구성을 보장하는 첨단 기술과 엄격한 품질 통제로 설계되었습니다. 그것은 산업 분야에서 널리 사용됩니다.예를 들어 산업 자동화, 내장 시스템, 의료기기, 기기 등 또한 높은 정확성, 긴 수명 및 강력한 환경 적응력을 요구하는 응용 프로그램에 적합합니다.
| 속성 | 기술 매개 변수 |
|---|---|
| 표면 마감 | HASL, ENIG, OSP, Immersion Gold 등등 |
| 라인 너비 | 00.075mm |
| PCB 레이어 | 2-20 층 |
| 테스트 | 비행 탐사선 테스트, E-테스트, AOI 등 |
| 실크 스크린 색상 | 흰색, 검은색, 노란색 등등 |
| PCB 두께 | 00.2-3.2mm |
| 솔더 마스크 색상 | 녹색, 파란색, 흰색, 검은색, 빨간색, 노란색 등등 |
| 제품 이름 | 산업용 PCB 조립 |
| 미니 라인 스피싱 | 00.075mm |
| 구리 두께 | 1/2 온스 - 6 온스 |
산업용 PCB 조립 제품은 산업용 PC 메인보드, 자동차 조립 장비, 산업용 제어판,의료기기, 산업 자동화 컨트롤러, 산업 전자제품. 보드는 우수한 품질의 구성 요소로 구성되어 있으며 2에서 20 층까지 수용 할 수 있습니다.종합적인 테스트 절차가 수행됩니다., 비행 탐사 시험, E 테스트, AOI 및 기타 테스트를 포함합니다. 보드는 녹색, 파란색, 흰색, 검은색, 빨간색 및 노란색과 같은 여러 용접 마스크 색상에도 제공됩니다.우수한 보호 및 향상된 성능, 보드는 HASL, ENIG, OSP, 그리고 몰입 금과 같은 다양한 표면 가공으로 코팅됩니다. 이러한 고급 기능과 예외적인 내구성,산업 PCB 조립 제품은 산업용 애플리케이션에 대한 이상적인 선택입니다.
산업용 PCB 조립산업용 제어판, 산업용 회로판 및 블루투스 PCB 조립 장치에 맞춤형 서비스입니다. 우리의 서비스에는 PCB 두께가 0.2에서 3.2mm까지 포함됩니다.흰색과 같은 실크스크린 색상, 검정, 노란색, 그리고 더 많은, 비행 탐사 시험, E-테스트, AOI, 등과 같은 테스트, 0.075mm의 최소 선 간격, 2에서 20까지 PCB 층.
산업 PCB 조립은 이 분야에서 경험이 많은 기술자와 엔지니어의 팀에 의해 지원됩니다. 우리의 기술자는 문제 해결, 수리,PCB의 유지보수 및 조립우리는 또한 고객의 특정 요구 사항을 충족하기 위해 맞춤형 솔루션과 서비스를 제공합니다. 우리의 서비스에는 PCB의 설계, 제조, 테스트, 검증 및 인증이 포함됩니다. 또한,우리는 또한 산업 통제에 대한 기술 지원 및 서비스를 제공합니다., 내장 시스템, 전력 전자제품 및 기타 관련 제품.
Q1: 산업용 PCB 조립은 무엇입니까?
A1:산업 PCB 조립은 산업 작업에 사용되는 인쇄 회로 보드를 제조하는 과정입니다. 통합 회로, 저항, 콘덴서,그리고 트랜지스터이 과정은 광범위한 응용 분야에 대한 신뢰할 수 있고 비용 효율적인 제품을 만드는 데 사용됩니다.
Q2: 산업 PCB 조립의 이점은 무엇입니까?
A2:산업 PCB 조립은 향상 된 신뢰성, 더 빠른 생산 시간, 비용 절감 및 향상 된 제품 성능 등 여러 가지 이점을 제공합니다.제조 결함으로 인한 제품 고장 위험을 줄이는 데 도움이 됩니다..
Q3: 산업 PCB 조립에 일반적으로 사용되는 부품의 유형은 무엇입니까?
A3:산업용 PCB 조립에 사용되는 구성 요소는 응용 프로그램에 따라 다르지만 일반적으로 통합 회로, 저항, 콘덴서, 트랜지스터 및 기타 전자 구성 요소가 포함됩니다.
Q4: 산업 PCB 조립 프로젝트의 전형적인 납품 시간은 무엇입니까?
A4:산업용 PCB 조립 프로젝트의 진행 시간은 일반적으로 프로젝트의 복잡성에 따라 다르지만 며칠에서 몇 주까지 다를 수 있습니다.
Q5: 산업 PCB 조립 프로젝트에 어떤 유형의 테스트가 수행됩니까?
A5:산업용 PCB 조립 프로젝트는 일반적으로 전기 테스트, 기능 테스트 및 환경 테스트를 포함하여 여러 가지 테스트를 포함합니다.시험 절차는 응용 프로그램 및 요구 사항에 따라 다릅니다..
