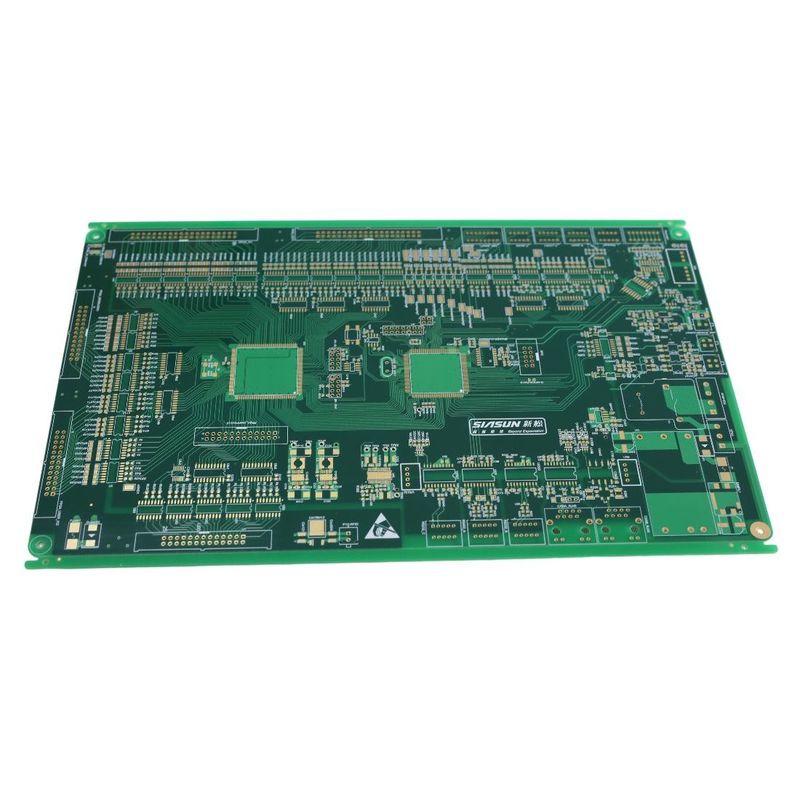

ODM 조립 인쇄 회로 보드 산업 제어 ENIG 표면 마무리

산업용 PCB 조립은 산업용 ARM 보드, 자동차 조립 장비,그리고 다른 제품우리는 프로토타입 제작에서 전체 생산에 이르기까지 다양한 서비스를 제공하며 PCB의 품질과 성능이 최고 표준을 충족하는지 보장합니다.우리의 최첨단 장비는 최소 선 너비 0의 PCB를 생산합니다0.075mm, 그리고 구리 두께는 1/2 Oz에서 6 Oz까지, 그리고 0.2mm에서 3.2mm까지의 판 두께. 우리는 또한 비행 탐사 시험, E-테스트와 같은 테스트 서비스를 제공합니다.자동 광학 검사 (AOI)우리의 실크스크린 서비스는 PCB를 흰색, 검은색, 노란색, 그리고 다른 색으로 칠할 수 있습니다.

특징:

• 제품명: 산업용 PCB 조립
• 미니 라인 간격: 0.075mm
• PCB 재료: FR-4, FR-1, CEM-1, CEM-3, 알루미늄, 로저스, 등
• 표면 마감: HASL, ENIG, OSP, 몰입 금, 등
• 최소 선 너비: 0.075mm
• 블루투스 PCB 조립
• 블루투스 PCB 조립
• 산업용 PC 메인보드 조립

기술 매개 변수:

응용 프로그램:

산업 PCB 조립은 자동차, 전자, 의료, 항공우주 및 소비자 제품과 같은 다양한 산업에서 널리 사용됩니다.전자 제품 생산 과정의 필수 요소입니다.산업 PCB 조립은 FR-4, FR-1, CEM-1, CEM-3, 알루미늄, 로저스 등 다양한 재료로 만들어집니다. 산업 PCB 조립의 최소 구멍 크기는 0.2mm입니다.그리고 비행 탐사 시험에 의해 테스트됩니다산업용 조립 장비의 도움으로 산업용 PCB 조립은 전자 제품에 대한 다양한 구성 요소를 만드는 데 사용될 수 있습니다.산업 PCB 조립의 표면 완화는 HASL 될 수 있습니다, ENIG, OSP, 몰입 금 등 산업 PCB 조립의 조립 과정은 전자 제품 제조 과정의 중요한 부분입니다.산업 PCB 조립은 제품의 품질과 신뢰성을 보장하는 중요한 단계입니다.

사용자 정의:

우리는 산업용 PCB 조립에 맞춤형 서비스를 제공합니다. 용접 마스크 색상 (녹색, 파란색, 흰색, 검은색, 빨간색, 노란색, 등), 테스트 (비행 탐사 시험, E-테스트, AOI, 등),PCB 두께 (0.2-3.2mm), 라인 너비 (0.075mm), 표면 마감 (HASL, ENIG, OSP, Immersion Gold, 등), 전문 보드 (산업 회로 보드, 산업 제어 보드, 산업 ARM 보드,산업용 컴퓨터 보드).

지원 및 서비스:

산업용 PCB 조립 기술 지원 및 서비스에는 다음이 포함됩니다.

• 다양한 종류의 인쇄 회로 보드의 조립에 대한 포괄적이고 심층적인 지원을 제공합니다.
• 고객들이 그들의 필요에 가장 적합한 부품들을 선택하도록 돕는 것
• 설계 문서의 개발 및 보드 운영의 검증에 도움을 줍니다.
• 각 조립 과정의 품질을 보장합니다.
• 판매 후 서비스 및 후속 지원

FAQ:

• Q:산업용 PCB 조립이란 무엇인가요?
  A:산업용 PCB 조립은 전기 조립을 만들기 위해 인쇄 회로 보드 (PCB) 에 구성 요소를 장착하고 용접하는 과정입니다.
• Q:산업용 PCB 조립에 사용되는 부품은 무엇입니까?
  A:산업용 PCB 조립에 사용되는 구성 요소는 응용 프로그램에 따라 다르지만 일반적으로 저항, 콘덴서, 다이오드, 트랜지스터 및 통합 회로를 포함합니다.
• Q:산업용 PCB 조립의 장점은 무엇입니까?
  A:산업용 PCB 조립은 효율적인 제조를 통해 향상된 신뢰성, 더 높은 성능 및 비용 절감 등 여러 가지 이점을 제공합니다.
• Q:산업용 PCB 조립 과정은 무엇입니까?
  A:산업용 PCB 조립 과정은 일반적으로 PCB에 구성 요소를 장착하고 구성 요소를 용접하고 테스트 및 검사하는 것을 포함합니다.
• Q:산업 PCB 조립의 납품 시간은 얼마입니까?
  A:산업용 PCB 조립의 진행 시간은 조립의 복잡성과 부품 수에 따라 다르지만 일반적으로 1 ~ 4 주입니다.
