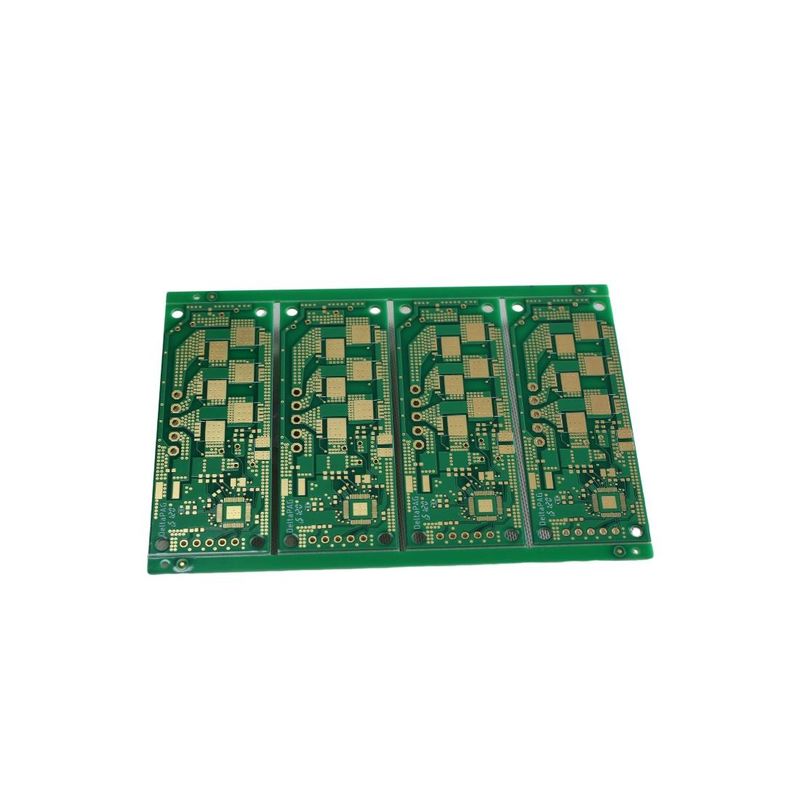

8 계층 고밀도 상호 연결 보드 사용자 지정 다층 ISO 인증서

사용자 정의 HDI PCB 보드 최소 라인 너비/공간 0.04mm/ 0.04mm 및 레이어의 오차 /- 0.06

제품 설명:

HDI PCB 보드는 현대 소비자 전자 시장의 증가하는 요구를 충족시키기 위해 설계된 첨단 기술 및 첨단 제품입니다.스마트폰과 같은 전자 기기 생산에서 중요한 요소입니다., 태블릿, 노트북, 그리고 다른 휴대용 기기.

HDI, 또는 고밀도 인터커넥트는 인쇄 회로 보드 생산에 사용되는 기술의 일종입니다. 그것은 구성 요소의 소형화 및 그들 사이의 공간을 줄이는 것을 허용합니다.더 작고 효율적인 전자 장치로HDI PCB 보드는 높은 밀도, 얇은 선 및 작은 비아에 유명합니다. 또한 고속 신호를 처리 할 수 있으므로 고성능 소비자 전자 장치에 이상적인 선택입니다.

HDI PCB 보드는 매우 작은 구멍과 더 얇은 라인을 만드는 것을 허용하는 마이크로 비아 기술을 사용하여 만들어집니다. 이 보드의 최소 라인 너비와 공간이 0.04mm입니다.전통적인 PCB보다 훨씬 작습니다.이것은 더 많은 구성 요소가 더 작은 표면에 포장 될 수 있도록 허용하여 더 컴팩트하고 가벼운 장치를 만듭니다.

HDI PCB 보드의 비아스 측면 비율은 16:1, 즉, 비아의 지름은 구멍의 깊이에 비해 16배 작습니다. 이것은 더 작은 영역에 더 많은 비아를 배치할 수 있게 해 보드의 밀도와 기능을 증가시킵니다.추가로, 이 보드의 최소 기계 뚫림 크기는 0.1mm입니다. 이것은 전통적인 PCB보다 작습니다. 이것은 더 작은 구멍을 만들 수 있습니다.공간의 효율적인 사용으로.

HDI PCB 보드 또한 블라인드 홀에 1: 1 비율을 갖추고 있습니다. 이것은 보드에서 절반 정도만 구멍을 뚫는 구멍입니다.이것은 표면에 영향을 미치지 않고 판의 다른 층의 연결을 허용이 양상 비율은 맹 구멍이 지름과 깊이가 같도록 보장하며 보드의 무결성을 유지합니다.

HDI PCB 보드의 또 다른 중요한 특징은 0.05mm의 최소 코어 두께입니다. 이것은 보드의 중앙에 있는 비전도 물질의 두께를 의미합니다.더 얇은 코어 를 통해 더 작고 가벼운 보드 를 만들 수 있다구조적 무결성을 유지하면서

결론적으로 HDI PCB 보드는 현대 소비자 전자제품의 생산에 필수적인 매우 진보되고 효율적인 제품입니다.그리고 얇은 코어 모두 높은 밀도와 기능을 기여, 고성능 전자 장치에 대한 이상적인 선택입니다.

특징:

• 제품명: HDI PCB 보드
• 실종 뚫림의 면 비율: 1:1
• 비아스 측면 비율: 16:1
• 라인 너비/공간: 0.04mm/ 0.04mm
• 구리 두께: 1/3-8
• 임페던스 제어: ±8%
• 고밀도 상호 연결을 위한 HDI 기술
• 소비자 전자제품에 적합합니다.
• 첨단 블라인드 및 매장 바이어 기술
• 기능성을 높이기 위한 높은 화면 비율

응용 프로그램:

브랜드 이름: Kingtech

원산지: 중국

인증: GJB9001C, ISO13485, ISO9001, IS045001, IATF16949, UL, ISO14001, AS9100D, QC080000

최소 주문량: 1pcs

가격: 공고

포장: 진공 포장

배달 시간: 2- 7 일

지불 조건: 공짜로

공급 능력: 월 500000 평방 마일

미니 기계 뚫기 구멍 크기: 0.1mm

최대판 크기: 540*620

비아스 측면 비율: 16:1

임페던스 제어: ±8%

구리 두께: 1/3-8

당신은 당신의 다음 프로젝트를 위해 고품질, 고성능 및 첨단 기술 PCB 보드를 찾고 있습니까?Kingtech는 중국에서 HDI 인쇄 회로 보드의 선도적인 제조업체입니다.

HDI PCB 보드 (High Density Interconnect PCB board) 는 더 긴 간격과 더 작은 비아스를 달성하기 위해 첨단 기술을 활용하는 인쇄 회로 보드의 일종입니다.더 컴팩트한 디자인으로공간이 제한되어 높은 정확성과 신뢰성이 중요한 응용 프로그램에서 사용됩니다.

킹텍의 HDI PCB 보드는 복잡하고 고급 PCB 설계에 완벽한 솔루션입니다.

우리의 HDI PCB 보드는 다층 보드입니다. 이것은 서로 위에 쌓인 여러 층의 전도성 물질을 의미합니다. 이것은 더 컴팩트한 디자인을 가능하게 합니다.고밀도 애플리케이션에 적합하게 만드는.

우리의 HDI PCB 보드를 사용하면 기능에 타협하지 않고 더 컴팩트한 디자인을 얻을 수 있습니다. 이것은 스마트 폰, 태블릿,다른 휴대용 전자 장치.

우리 의 HDI PCB 보드는 소형화 를 지원 하기 위해 설계 되었으며, 더 작은 부품 들 을 더 가깝게 배치 할 수 있게 해 줍니다. 이렇게 함 으로 공간 을 보다 효율적 으로 사용 하고 성능 을 향상 시킵니다.

우리의 HDI PCB 보드는 첨단 기술과 최첨단 장비를 사용하여 제조되며 모든 보드에 높은 정확성과 정확성을 보장합니다.이것은 작은 오류가 심각한 문제를 일으킬 수 있는 응용 프로그램에서 매우 중요합니다..

엄격한 품질 관리 조치로, 우리의 HDI PCB 보드는 매우 신뢰할 수 있으며 혹독한 환경에 견딜 수 있습니다.이것은 높은 수준의 신뢰성을 요구하는 응용 프로그램에 적합합니다자동차, 항공우주, 의료 산업과 같은 분야에 있습니다.

우리의 HDI PCB 보드는 초고속과 초주파 신호를 지원하도록 설계되어 빠른 데이터 전송과 고성능이 필요한 애플리케이션에 적합합니다.예를 들어 통신 및 네트워크 장비.

우리의 HDI PCB 보드는 높은 온도를 견딜 수 있습니다.예를 들어 산업 장비 및 자동차 전자제품.

킹테크의 HDI PCB 보드는 광범위한 응용 분야를 가지고 있으며 다음을 포함하여 다양한 분야에서 사용할 수 있습니다.

우리의 HDI PCB 보드는 스마트폰과 태블릿에서 널리 사용되고 있습니다. 공간이 제한되어 있고 높은 성능이 중요합니다.

높은 신뢰성과 온도 저항성으로, 우리의 HDI PCB 보드는 엔진 제어 장치, 인포테인먼트 시스템 및 기타 자동차 전자 장치에서 사용할 수 있습니다.

우리의 HDI PCB 보드는 높은 정확성, 신뢰성, 그리고 속도가 필수적인 의료 기기에 사용됩니다.

우리의 HDI PCB 보드는 고성능과 신뢰성이 중요한 항공우주 및 국방 응용 분야에서 사용됩니다.

우리의 HDI PCB 보드는 높은 온도 저항과 내구성이 필요한 산업 장비에 사용됩니다.

킹테크의 HDI PCB 보드는 복잡하고 진보된 PCB 설계의 세계에서 게임을 변화시킵니다. 높은 정확성, 신뢰성, 그리고 성능으로,그것은 다양한 산업에서 광범위한 응용 프로그램에 대한 선택 솔루션입니다.. HDI PCB 보드 요구 사항에 대한 견적을 얻기 위해 오늘 저희에게 연락하십시오.

사용자 정의:

킹테크는 전문적인 제조업체 및 고품질 HDI PCB 보드의 공급자입니다. 우리의 모든 제품은 고객의 특정 요구를 충족하도록 설계 및 사용자 정의됩니다.첨단 기술과 우수한 서비스로, 우리는 전세계 고객에게 신뢰할 수 있고 효율적인 HDI PCB 보드 사용자 정의 서비스를 제공하고 있습니다.

우리의 브랜드인 킹테크는 전자 산업에서 뛰어난 품질과 신뢰성으로 잘 알려져 있습니다.우리는 우리의 제품에 대해 자부심을 가지고 있으며 가장 높은 품질과 성능 기준을 충족시키는 것을 보장합니다.

우리의 HDI PCB 보드는 모두 중국에서 최신 시설에서 생산됩니다.우리 의 고전능 한 엔지니어 와 기술자 들 은 국제 표준 에 부합 하는 고품질 의 제품 을 생산 하기 위해 최신 기술 과 장비 를 사용 합니다.

• GJB9001C
• ISO13485
• ISO9001
• IS045001
• IATF16949
• UL
• ISO14001
• AS9100D
• QC080000

우리의 HDI PCB 보드는 다양한 국제 기관에 의해 인증되어 있으며, 최고 품질과 안전 표준을 충족하는지 보장합니다.

킹테크에서는 고객들의 요구가 다르다는 것을 알고 있습니다.우리의 고객이 필요한 HDI PCB 보드의 정확한 수를 주문 할 수 있도록.

우리의 제품은 고객의 특정 요구 사항을 충족하도록 사용자 정의되기 때문에 가격은 주문의 사양과 양에 따라 다를 수 있습니다. 요금을 위해 저희에게 연락하십시오.

운송 중에 HDI PCB 보드의 안전과 무결성을 보장하기 위해, 우리는 손상이나 오염으로부터 보호하기 위해 진공 포장을 사용합니다.

효율적인 생산과정과 신뢰할 수 있는 물류 파트너를 통해 주문량과 사양에 따라 2~7일 이내에 HDI PCB 보드를 배달할 수 있습니다.

우리는 고객의 특정 필요와 요구 사항에 따라 유연한 지불 조건을 제공합니다. 더 많은 정보를 위해 저희에게 연락하십시오.

우리의 첨단 시설과 숙련된 인력으로, 우리는 HDI PCB 보드의 500000 평방 미터의 월 생산 능력을 가지고 있습니다.이것은 우리가 고객들의 요구를 신속하고 효율적으로 충족시킬 수 있도록 보장합니다..

우리의 HDI PCB 보드는 16의 높은 비율을 가지고 있습니다:1, 더 나은 신호 무결성 및 컴팩트 디자인에서 기능성을 높이는 것을 허용합니다.

우리는 0.3mm의 작은 BGA 피치로 HDI PCB 보드를 생산하는 데 전문화하여 고밀도 및 고성능 애플리케이션에 사용할 수 있습니다.

우리의 첨단 드릴링 기술로, 우리는 최소 0.1mm의 기계적인 드릴홀 크기로 HDI PCB 보드를 생산할 수 있습니다. 더 세밀하고 더 정확한 디자인을 허용합니다.

우리의 HDI PCB 보드는 최대 540 * 620 크기로 사용자 정의 될 수 있습니다.

우리는 고주파 응용 프로그램에서 임피던스 제어의 중요성을 이해합니다. 따라서 우리는 우리의 HDI PCB 보드가 최적의 신호 무결성을 보장하기 위해 ± 8%의 긴 임피던스 제어를 보장합니다..

킹테크에서는 소비자 전자제품과 다른 고성능 애플리케이션을 위한 맞춤형 HDI PCB 보드를 전문으로 제공합니다.HDI PCB 보드 커스터마이징에 대한 우리의 전문성은 다른 제조업체에서 우리를 구별많은 고객들이 선호하는 선택이 되었습니다.

지원 및 서비스:

HDI PCB 보드에서는 고객에게 우수한 기술 지원과 서비스를 제공하기 위해 최선을 다하고 있습니다.고도로 숙련된 엔지니어와 기술자들로 구성된 우리 팀은 최고 품질의 제품과 고객 만족을 보장하기 위해 헌신합니다..

우리의 기술 지원 팀은 당신이 우리의 HDI PCB 보드에 대해 가질 수 있는 모든 질문이나 우려에 도움을 제공할 수 있습니다.우리는 우리의 제품에 대한 철저한 이해를 가지고 있으며 제품 선택에 대한 전문적인 지침을 제공할 수 있습니다, 디자인, 문제 해결

우리는 전자 메일 및 라이브 채팅을 통해 온라인 기술 지원을 제공하며, 영업 시간 동안 전화 지원을 제공합니다. 저희 팀은 항상 당신이 직면 할 수있는 모든 문제에 대한 해결책을 찾을 수 있도록 준비되어 있습니다.

우리는 각 고객이 그들의 PCB 보드에 대한 고유의 필요와 사양을 이해합니다.그렇기 때문에 우리는 디자인 서비스를 제공하여 귀하의 특정 요구 사항을 충족하는 맞춤형 HDI PCB 보드를 만들 수 있습니다.. 우리의 엔지니어 팀은 레이아웃 디자인, 스택-업 디자인, 신호 무결성 분석에 도움을 줄 수 있습니다.

우리는 프로토타입 제작 서비스를 제공합니다. 우리의 최첨단 장비와 숙련된 기술자는대량 생산 전에 필요한 설계 변경을 테스트하고 수행 할 수 있습니다..

HDI PCB 보드에서는 고객에게 고품질의 제품을 제공하기 위해 최선을 다하고 있습니다.원자재 검사에서 최종 제품 테스트까지, 우리는 모든 HDI PCB 보드가 우리의 엄격한 품질 표준을 충족하는지 보장합니다.

우리는 적시에 배달하는 것이 중요하다는 것을 이해하고 약속된 배송 날짜를 지키기 위해 노력합니다.우리의 물류 팀은 신뢰할 수 있는 배송 파트너와 긴밀히 협력하여 HDI PCB 보드를 원하는 위치에 안전하고 적시에 배달하도록합니다..

HDI PCB 보드를 선택 주셔서 감사합니다. 우리는 모든 PCB 요구 사항을 충족하기 위해 예외적인 기술 지원 및 서비스를 제공하기 위해 헌신합니다. 더 많은 정보 또는 지원을위한 오늘 저희에게 연락하십시오.
