높은 성능 의 HDI 소비자 전자제품, 경직 면 과 구리 두께 가 낮다 1/3-8

제품 설명:

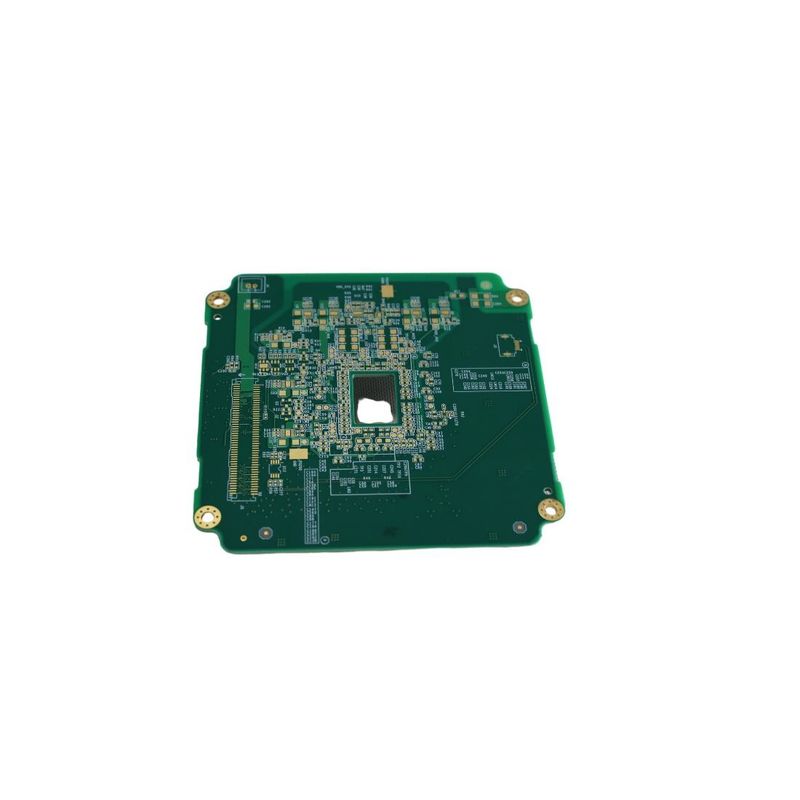

HDI 인쇄 회로 보드 (HDI PCB 보드): 최적의 성능을 위해 고밀도 상호 연결

HDI PCB 보드 (High-Density Interconnect Printed Circuit Board) 는 전자 장치의 성능과 기능을 향상시키기 위해 설계된 첨단 기술 PCB의 일종입니다.콤팩트한 디자인으로, HDI PCB 보드는 더 높은 회로 밀도, 기능성 증대 및 향상된 신호 무결성을 허용합니다.

제품 개요

HDI PCB 보드는 스마트 폰과 태블릿에서 의료 장비 및 항공 우주 시스템에 이르기까지 다양한 전자 장치에서 사용되는 고품질의 인쇄 회로 보드입니다.그것은 뛰어난 성능을 제공하기 위해 설계되었습니다, 신뢰성, 내구성

워크페이지: ≤0.4%

HDI PCB 보드의 주요 특징 중 하나는 우수한 warpage 제어입니다. ≤0.4%의 warpage 허용과 함께 PCB가 평평하고 안정적으로 유지되도록합니다.극한의 온도와 환경 조건에서도이것은 부품의 더 나은 정렬 및 조립을 허용하며 생산 및 운영 중에 손상 될 위험을 줄입니다.

실종 뚫림의 면 비율: 1:1

HDI PCB 보드는 또한 1의 높은 맹홀 측면 비율을 제공합니다:1, 즉 구멍의 깊이가 직경과 같다는 것을 의미합니다. 이것은 복잡하고 다층 회로를 만들 수 있으므로 고밀도 및 고속 애플리케이션에 이상적인 선택입니다.

임페던스 제어: ±8%

HDI PCB 보드는 ± 8%의 정밀 임피던스 제어로 설계되어 있습니다. 이것은 보드를 통해 전송되는 신호가 안정적이고 일관성있게 유지되도록합니다.오류 및 간섭의 위험을 줄이는 것이는 특히 임피던스에서 사소한 오차가 신호 저하를 유발할 수 있는 고주파 애플리케이션에 중요합니다.

비아스 측면 비율: 16:1

HDI PCB 보드의 비아스 측면 비율은 16입니다.1, 즉, 비아의 깊이는 그 지름의 16 배입니다. 이것은 더 작고 더 컴팩트한 비아를 만들 수 있습니다.이는 라우팅 밀도를 증가시키고 보드의 전체 크기를 감소시킵니다.이것은 특히 콤팩트한 형태 요인이 필요한 장치에 유용합니다.

미니 기계 뚫기 구멍 크기: 0.1mm

HDI PCB 보드는 최소한의 기계용 드릴 구멍 크기가 0.1mm로 설계되어 매우 복잡하고 컴팩트한 회로를 만들 수 있습니다.이것은 공간을 제한하는 응용 프로그램에 대한 이상적인 선택으로 만듭니다, 예를 들어 웨어러블 기술과 IoT 장치에서.

첨단 기능과 기능으로 HDI PCB 보드는 전자 장치의 성능과 신뢰성을 향상시키고자 하는 제조업체의 선택입니다.고밀도 상호 연결 기술, 그리고 고급 기능이 다양한 응용 프로그램에 대한 다재다능하고 강력한 옵션을 만듭니다.

특징:

• 제품명: HDI PCB 보드
• HDI 인쇄 회로 보드
• HDI 인쇄 회로 보드 제조업체
• HDI PCB
• 고밀도 상호 연결 PCB
• 미니 레이저 드릴 구멍 크기: 0.07mm
• 라인 너비/공간: 0.04mm/ 0.04mm
• 워크페이지: ≤0.4%
• 구리 두께: 1/3-8
• 임페던스 제어: ±8%

기술 매개 변수:

키워드: HDI PCB 보드, HDI 소비자 전자제품, HDI 인쇄 회로 보드

응용 프로그램:

킹테크는 중국에서 HDI PCB 보드의 선도적인 제조업체이며, 첨단 기술과 우수한 품질을 갖춘 고밀도 상호 연결 보드를 생산하는 데 전문입니다.우리의 HDI PCB 보드는 다양한 산업 및 응용 분야에서 널리 사용됩니다, 중요한 전자 장치에 높은 신뢰성과 높은 성능을 제공합니다.

전자 산업의 신뢰할 수 있는 브랜드로서, 킹테크는 첨단 제조 기술과 최첨단 기술로 알려져 있습니다.우리의 HDI PCB 보드는 가장 높은 기준으로 설계되고 생산됩니다국제 인증의 엄격한 요구 사항을 충족합니다.

우리의 모든 HDI PCB 보드는 중국에서 자랑스럽게 만들어집니다. 최첨단 시설과 숙련된 노동자들로요.우리는 전 세계 고객에게 최고의 품질의 제품과 서비스를 제공하기 위해 최선을 다하고 있습니다..

• GJB9001C
• ISO13485
• ISO9001
• IS045001
• IATF16949
• UL
• ISO14001
• AS9100D
• QC080000

우리의 HDI PCB 보드는 업계의 최고 표준에 따라 인증되어 다양한 응용 프로그램에 대한 품질과 신뢰성을 보장합니다.

킹테크에서는 고객들의 유연성과 맞춤화의 중요성을 이해하고 있습니다.고객들이 그들의 특정 필요에 따라 한 조각만 주문할 수 있도록.

각 주문은 독특하고 맞춤형이기 때문에 우리는 고객에게 가장 비용 효율적인 솔루션을 보장하기 위해 인용을 통해 가격을 제공합니다.

운송 중에 우리의 HDI PCB 보드의 안전과 보호를 보장하기 위해, 우리는 손상이나 오염을 방지하기 위해 진공 포장을 사용합니다.

효율적인 생산과정과 큰 공급 능력으로, 우리는 2-7일 배송시간으로 HDI PCB 보드를 적시에 배달할 수 있습니다.

우리는 고객들의 필요에 맞게 다양한 지불 조건을 제공하고 있으며, 우리는 요금을 통해 지불 옵션을 제공합니다.

우리의 첨단 생산 시설과 숙련된 인력으로 우리는 매달 500000 평방 미터 HDI PCB 보드를 공급할 수 있으며, 고객에게 안정적이고 신뢰할 수있는 공급을 보장합니다.

우리의 HDI PCB 보드는 최대 540 * 620의 크기를 수용 할 수 있으며 고밀도 구성 요소와 다재다능한 디자인에 대한 충분한 공간을 제공합니다.

우리의 정밀한 제조 기술로, 우리는 최대 +/- 0의 레이어 오차를 보장합니다.06, 우리의 HDI PCB 보드에 대한 최고 수준의 정확성과 품질을 보장합니다.

우리의 HDI PCB 보드는 최소 핵 두께가 0입니다.05, 고급 애플리케이션을 위해 소형화 및 컴팩트 크기를 허용합니다.

우리는 1의 맹홀 비율을 제공합니다:1, 더 많은 디자인 유연성과 선택권을 고객에게 제공합니다.

우리의 HDI PCB 보드는 최소한의 기계적 드릴 구멍 크기가 0.1mm로 설계의 높은 정확성과 다재다능성을 제공합니다.

우리의 HDI PCB 보드는 다음과 같은 광범위한 응용 프로그램에 적합합니다.

• HDI 소비자 전자제품: 우리의 HDI PCB 보드는 스마트 폰, 태블릿 및 웨어러블 기기와 같은 장치에 높은 속도와 높은 밀도를 제공하여 소비자 전자제품에 이상적입니다.
• 정밀 기기: 우리의 고 정밀도와 컴팩트 크기로, 우리의 HDI PCB 보드는 측정 장비와 과학 기기와 같은 정밀 기기에 적합합니다.
• 의료기기: 우리의 HDI PCB 보드는 의료기기의 엄격한 요구 사항을 충족하도록 설계되어 중요한 장비에 대한 높은 신뢰성과 신호 무결성을 제공합니다.
• 항공우주: 우리의 HDI PCB 보드는 통신 및 내비게이션 시스템에 높은 성능과 높은 주파수가 필수적인 항공우주 애플리케이션에서 사용됩니다.
• 자동차: 우리의 HDI PCB 보드는 자동차 산업에서 사용되며 차량의 전자 시스템에 높은 성능과 내구성을 제공합니다.
• 통신: 우리의 HDI PCB 보드는 통신 장비에서 널리 사용되며 데이터 전송에 높은 속도와 높은 밀도를 제공합니다.
• 산업 제어: 우리의 HDI PCB 보드는 산업 제어 시스템에서 사용되며 중요한 작업에 높은 신뢰성과 신호 무결성을 제공합니다.
• 군사: 우리의 HDI PCB 보드는 통신 및 제어 시스템에 높은 성능과 내구성을 제공하여 군사 응용 프로그램의 엄격한 요구 사항을 충족합니다.
• 게임 장치: 우리의 HDI PCB 보드는 게임 장치에 사용되며 원활한 게임 경험을 위해 고속과 고밀도를 제공합니다.
• 스마트 홈 시스템: 우리의 HDI PCB 보드는 스마트 홈 시스템에 이상적입니다. 가정 자동화 및 제어에 높은 신뢰성과 신호 무결성을 제공합니다.

우리의 HDI PCB 보드를 통해 가능성은 무한합니다. 우리는 고객의 고유한 필요와 요구 사항을 충족하기 위해 맞춤형 솔루션을 제공합니다.다양한 응용 프로그램에 대한 다양성과 내구성을 제공합니다..

고품질, 고성능 및 HDI PCB 보드에서 첨단 기술을 위해 Kingtech를 선택하십시오. 요금을 위해 오늘 저희에게 연락하고 우리의 제품이 어떻게 응용 프로그램을 다음 단계로 끌어 올릴 수 있는지 확인하십시오.

사용자 정의:

킹테크는 소비자 전자 산업을 위해 특별히 설계된 HDI PCB 보드에 대한 맞춤형 서비스를 제공합니다.우리의 고밀도 상호 연결 기술은 모든 전자 장치에 대한 효율적이고 신뢰할 수있는 성능을 보장합니다..

우리의 최첨단 시설과 첨단 제조 프로세스를 통해 우리는 HDI PCB 보드에 대한 다음과 같은 사용자 정의 서비스를 제공할 수 있습니다.

• 회사 이름 또는 로고로 사용자 정의 브랜드
• 유연한 주문량 최소 1개
• 귀하의 특정 요구 사항에 기초한 경쟁력 있는 가격
• 안전한 운송을 위한 안전한 진공 포장
• 2-7일 이내에 빠른 배송
• 편리한 지불 방법
• 월 500000 평방미터의 큰 생산 용량
• 시그널 전송을 향상시키기 위해 실종 구멍 면비 1:1
• 커킷 밀도를 높이기 위해 16:1의 높은 비어스 측면 비율
• 정밀하고 정확한 굴착을 위해 최소 기계 굴착 구멍 크기가 0.1mm입니다.
• ≤0.4%의 굽힘과 함께 평면성을 보장합니다.
• 더 나은 열 관리를 위해 0.05의 최소 핵 두께

HDI PCB 보드 커스터마이징 필요에 대해 Kingtech를 선택하고 소비자 전자 제품에 대한 최고 품질, 신뢰할 수 있고 효율적인 전자 솔루션을 경험하십시오.

지원 및 서비스:

HDI (High-Density Interconnect) PCB 보드는 인쇄 회로 보드 분야에서 매우 진보 된 기술입니다. 전통적인 PCB에 비해 우수한 성능과 효율성을 제공합니다.전자제품 제조업체들 사이에서 인기 있는 선택이 되었습니다.[회사 이름]에서는 제품에서 HDI PCB 보드를 사용하는 고객에게 최고의 기술 지원 및 서비스를 제공하기 위해 최선을 다하고 있습니다.우리의 전문가 팀은 우리의 HDI PCB 보드와 함께 우리의 고객이 원활하고 성공적인 경험을 할 수 있도록 헌신합니다.

우리의 기술 지원 팀은 우리의 HDI PCB 보드에 대한 모든 질문이나 문제에 대해 고객에게 도움이 24/7 사용할 수 있습니다. 우리는 신속하고 효과적인 지원의 중요성을 이해,특히 전자 제품의 생산 및 공급에 관해서. 우리의 팀은 잘 훈련되고 HDI PCB 보드의 다양한 기술적 측면을 처리하는 경험이 있습니다.그리고 그들은 항상 신속하고 효율적인 솔루션을 제공 할 준비가되어 있습니다..

우리의 기술 지원 서비스는 다음을 포함합니다:

• 디자인 검토 및 최적화
• 프로토타입 시험 및 분석
• 제조 공정 지원
• 문제 해결 및 문제 해결

기술 지원 외에도 HDI PCB 보드의 디자인 서비스를 제공합니다.숙련된 디자이너와 엔지니어의 우리 팀은 고객의 특정 요구 사항을 충족하는 맞춤형 HDI PCB 디자인을 만드는 데 도움을 줄 수 있습니다.우리는 최신 디자인 소프트웨어와 도구를 사용하여 설계의 정확성과 효율성을 보장합니다.

우리의 디자인 서비스는 다음을 포함합니다:

• HDI 스택업 설계
• 신호 무결성 분석
• 열 관리 설계
• 제조 가능성 설계

[회사 이름]에서는 고객들이 최고 수준의 HDI PCB 보드를 받을 수 있도록 품질 통제를 우선시합니다.우리는 모든 제품의 철저한 검사와 테스트를 포함하는 엄격한 품질 관리 프로세스를 갖추고 있습니다우리의 품질 관리 팀은 높은 훈련을 받고 업계 표준을 따르고 있습니다. 우리의 HDI PCB 보드가 필요한 모든 규격과 표준을 충족하는지 확인하기 위해서입니다.

우리는 전자 산업에서 신속한 배달의 중요성을 이해합니다.우리는 우리의 HDI PCB 보드를 지정된 시간 내에 고객에게 공급 할 수 있도록 가시화된 생산 프로세스를 가지고 있습니다.우리는 또한 우리의 제품이 안전하고 시간에 따라 고객에게 도달 할 수 있도록 신뢰할 수있는 물류 시스템을 갖추고 있습니다.

귀하의 HDI PCB 보드 필요에 대한 신뢰할 수있는 기술 지원 및 서비스를 위해 [회사 이름]을 선택하십시오. 더 많은 정보를 위해 오늘 저희에게 연락하십시오.
