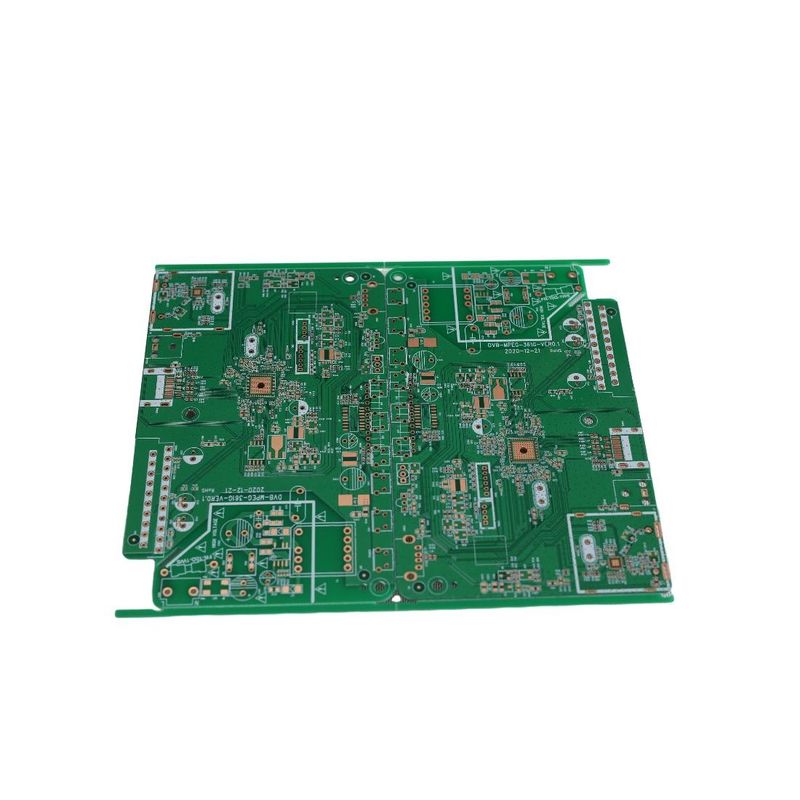

UL HDI PCB 보드 전자 HDI 회로 보드 0.2-3.2mm 두께

높은 표준 HDI 소비자 전자제품 0.2-3.2mm 보드 두께 /- 0.06 오차

제품 설명:

HDI PCB 보드는 첨단 전자 장치 및 응용 프로그램에 설계된 고밀도 상호 연결 인쇄 회로 보드입니다. 첨단 기술과 고품질 재료로,그것은 다양한 전자 장치에 뛰어난 성능과 신뢰성을 제공합니다.다음은 HDI PCB 보드의 주요 속성입니다:

• HDI 인쇄 회로 보드:HDI PCB 보드는 더 높은 밀도와 더 얇은 선과 공간을 달성하기 위해 첨단 기술을 사용하는 인쇄 회로 보드입니다.이것은 더 작은 보드에 더 많은 구성 요소를 배치 할 수 있습니다, 작고 복잡한 전자 장치에 이상적입니다.
• 경색: ≤0.4%:HDI PCB 보드는 ≤0.4%의 낮은 곡선 비율을 가지고 있으며, 이는 제조 과정과 사용 중에 보드가 평평하고 안정적으로 유지되도록 보장합니다.이것은 구성 요소에 대한 손상을 방지하고 보드의 전반적인 신뢰성과 성능을 보장하는 데 도움이됩니다.
• 임피던스 제어: ±8%HDI PCB 보드는 ± 8%의 허용량으로 정확한 임피던스 제어 기능을 갖추고 있습니다. 이것은 신호의 정확한 전송을 허용하며 왜곡이나 간섭을 방지합니다.전자 장치의 원활한 작동을 보장합니다..
• 최대 판 크기: 540*620:HDI PCB 보드는 최대 보드 크기가 540 * 620이므로 스마트 폰, 태블릿 및 의료 기기 등 다양한 전자 장치에 적합합니다.이것은 더 많은 구성 요소를 게시판에 배치 할 수 있습니다, 기능과 능력을 향상시킵니다.
• 판 두께: 0.2-3.2mm:HDI PCB 보드는 0.2mm에서 3.2mm까지 다양한 보드 두께를 선택할 수 있습니다.이것은 설계의 유연성을 허용하고 다른 전자 장치의 특정 요구 사항을 충족 할 수 있습니다..
• 미니 레이저 드릴 구멍 크기: 0.07mm:HDI PCB 보드는 레이저 드릴 구멍의 최소 크기가 0.07mm로 구성 요소의 정확한 배치와 더 미세한 라인과 공간을 허용합니다.이것은 더 높은 밀도와 더 컴팩트한 보드 디자인으로 이어집니다., 첨단 전자 장치에 적합합니다.

HDI PCB 보드는 높은 성능, 신뢰성 및 유연성으로 인해 통신, 자동차, 항공우주 및 의료 등 다양한 산업에서 널리 사용됩니다.첨단 기술 및 우수한 특성이 최첨단 전자 장치 및 애플리케이션에 이상적인 선택다음 프로젝트를 위해 HDI PCB 보드를 선택하고 뛰어난 품질과 성능을 경험하십시오.

특징:

• HDI PCB 보드
• HDI 인쇄 회로 보드
• HDI PCB 보드 특성
• 실종 뚫림의 면 비율: 1:1
• 최소 핵 두께: 005
• 최소 레이저 드릴 구멍 크기: 0.07mm
• 임페던스 제어: ±8%
• 최소선 너비: 0.04mm
• 최소 공간: 0.04mm

기술 매개 변수:

응용 프로그램:

HDI PCB 보드 (High Density Interconnect Printed Circuit Board) 는 중국에서 Kingtech가 제조하는 고도로 발전되고 컴팩트한 전자 부품입니다.다양한 인증과 고품질의 기능으로, 그것은 많은 산업과 회사에서 전세계적으로 인기있는 선택이되었습니다.

• 브랜드 이름:킹테크
• 원산지:중국
• 인증서:GJB9001C, ISO13485, ISO9001, IS045001, IATF16949, UL, ISO14001, AS9100D, QC080000
• 최소 주문량:1pcs
• 가격:인용문으로
• 포장에 대한 자세한 사항:진공 포장
• 배달 시간:2~7일
• 지불 조건:인용문으로
• 공급 능력:월 500000 평방 마일
• 전쟁 페이지:≤ 0.4%
• BGA 피치:00.3mm
• 최소 레이저 드릴 구멍 크기:00.07mm
• 층의 잘못된 정렬:+/- 0.06
• 실종 구멍 면 비율:1:1

HDI PCB 보드는 다음과 같은 다양한 산업 분야에서 광범위한 응용 프로그램을 가지고 있습니다.

HDI PCB 보드의 컴팩트 크기와 높은 밀도는 스마트 폰, 태블릿 및 라우터와 같은 통신 장치에 이상적인 선택이됩니다.첨단 기술과 정밀한 제조로 효율적이고 신뢰할 수 있는 통신을 보장합니다..

의료 산업에서는 정확성과 신뢰성이 매우 중요합니다. HDI PCB 보드의 높은 밀도, 작은 크기,그리고 첨단 기술은 MRI 기계와 같은 의료 장비의 완벽한 부품으로 만듭니다., 초음파 장치 및 환자 모니터.

자동차 산업은 또한 HDI PCB 보드에 소형 크기 및 첨단 기술로 의존합니다. 그것은 내비게이션 시스템,오락 시스템, 안전장치

HDI PCB 보드의 높은 밀도, 작은 크기와 내구성은 항공우주 및 방위용용에 선호되는 선택이됩니다. 비행 제어 시스템, 통신 시스템,그리고 다른 중요한 전자 부품.

노트북과 게임 콘솔에서 스마트 가정 장치 및 웨어러블에 이르기까지 HDI PCB 보드는 소비자 전자 산업에서 널리 사용됩니다.그 콤팩트 크기와 높은 밀도는 더 작은 장치에 더 많은 기능과 기능을 허용.

제어 시스템, 로봇 및 자동화 시스템과 같은 산업 장비는 높은 정확성과 신뢰성을 요구합니다.HDI PCB 보드의 첨단 기술과 정밀한 제조는 그러한 응용 프로그램에 적합한 구성 요소가됩니다..

전체적으로, HDI PCB 보드의 다재다능성, 컴팩트 크기와 첨단 기술은 다양한 산업에서 매우 수요 된 제품으로 만듭니다. 인증서와 고품질 기능으로,킹테크의 HDI PCB 보드는 신뢰할 수 있고 효율적인 전자 부품을 찾는 기업들에게 최고의 선택입니다.

사용자 정의:

브랜드 이름: Kingtech

원산지: 중국

인증: GJB9001C, ISO13485, ISO9001, IS045001, IATF16949, UL, ISO14001, AS9100D, QC080000

최소 주문량: 1pcs

가격: 공고

포장: 진공 포장

배송시간: 2-7일

지불 조건: 공짜로

공급 능력: 월 500000 평방 마일

실종 뚫림의 면 비율: 1:1

BGA 피치: 0.3mm

미니 코어 두께: 005

미니 레이저 드릴 구멍 크기: 0.07mm

라인 너비/공간: 0.04mm/ 0.04mm

지원 및 서비스:

귀하의 프로젝트에 대한 우리의 HDI PCB 보드를 선택 주셔서 감사합니다. 우리는 당신의 제품의 원활한 운영을 보장하기 위해 최고의 기술 지원과 서비스를 제공하기 위해 노력합니다.

고도로 숙련된 엔지니어의 우리 팀은 당신이 우리의 HDI PCB 보드에서 만날 수 있는 모든 문제에 대한 기술적 지원을 제공 할 수 있습니다. 우리는 디자인, 문제 해결,우리의 제품에서 최고의 성능을 달성하는 데 도움이 최적화.

우리의 기술 지원 서비스는 다음을 포함합니다:

• 설계 검토 및 권고
• 현장 기술 지원
• 온라인 교육 및 튜토리얼
• 24/7 고객 지원

우리는 당신이 직면 할 수있는 모든 기술적 문제에 대한 신속하고 효과적인 솔루션을 제공하기 위해 최선을 다하고 있습니다. 당신이 필요로 할 수있는 모든 지원에 대해 저희에게 연락하는 것을 주저하지 마십시오.

기술 지원 외에도 고객 만족을 보장하기 위해 다양한 서비스를 제공합니다.

• 맞춤형 PCB 설계
• 프로토타입 제조
• 조립 및 시험
• 품질 관리 및 검사
• 제품 포장 및 배송

저희 팀은 여러분의 특정 요구를 충족시키기 위해 고품질의 효율적인 서비스를 제공하기 위해 헌신합니다.우리는 고객들과 장기적인 파트너십을 구축하고 가능한 최고의 경험을 제공하고자 합니다..

우리의 HDI PCB 보드를 선택 주셔서 감사합니다. 우리는 우리의 기술 지원과 서비스가 프로젝트에서 성공을 달성하는 데 도움이 될 것이라고 확신합니다.문의 또는 지원에 대해 저희에게 연락하는 것을 주저하지 마십시오..
