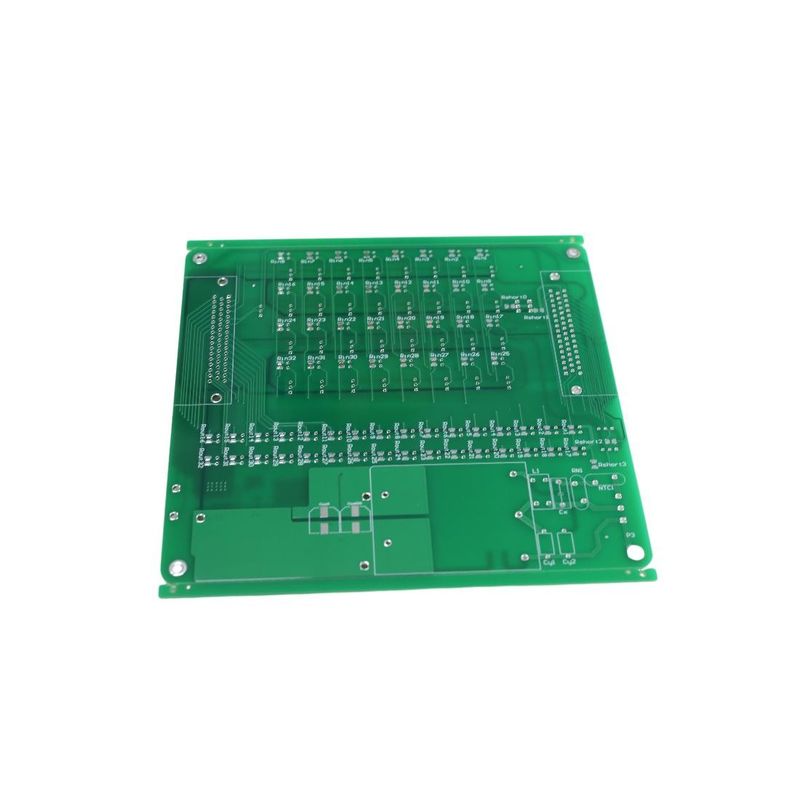

열 저항 다층 인쇄 회로 보드 0.14mm 내부 계층

20 1 측면 비율 반압 조절과 함께 다층 PCB 보드 ± 5% 최대 보드 크기 1000 * 600mm

제품 설명:

다층 PCB 보드는 매우 진보되고 사용자 정의 가능한 인쇄 회로 보드입니다. 다양한 전자 장치 및 가전에서 널리 사용됩니다. 독특한 디자인과 첨단 기술로,그것은 광범위한 응용 프로그램에 높은 신뢰성과 높은 정밀도를 제공합니다..

다층 PCB 보드는 2 ~ 48 층으로 제공되며 다양한 설계 요구 사항에 대한 유연성과 다재다능성을 제공합니다. 각 층은 FR4 재료로 만들어집니다.높은 강도로 알려져 있습니다., 내구성, 열 저항성. 층은 함께 쌓이고 비아스를 통해 서로 연결되어 있습니다.고밀도 상호 연결과 고속 신호 전송을 가능하게 하는 복잡하고 컴팩트한 구조를 만드는 것.

다층 PCB 보드는 0.05mm의 최소 라인 너비와 공간을 가지고 있으며, 이는 신호와 전력의 정확한 라우팅을 가능하게합니다.이것은 PCB가 간섭없이 고 주파수 및 고속 신호를 처리 할 수 있음을 보장합니다.0.15mm의 최소 비아스 구멍 크기는 또한 고속 신호 전송에 기여하고 PCB의 전반적인 성능을 향상시킵니다.

다층 PCB 보드의 주요 특징 중 하나는 임피던스 제어입니다. ± 5%의 허용량으로 PCB 상의 신호가 일관된 임피던스 수준을 유지하는 것을 보장합니다.신호 손실 및 왜곡 위험을 줄이는 것이것은 고 주파수 및 고속 신호에 특히 중요합니다. 임피던스의 모든 편차가 PCB의 성능에 크게 영향을 줄 수 있기 때문입니다.

다층 PCB 보드는 높은 온도에 견딜 수 있도록 설계되어 높은 전력을 필요로하고 많은 열을 생성하는 응용 프로그램에 적합합니다.그것은 높은 유리 전환 온도를 가진 재료로 만들어집니다., 그 성능이나 신뢰성을 손상시키지 않고 넓은 온도 범위에서 작동 할 수 있습니다.

첨단 디자인과 엄격한 제조 프로세스로, 다층 PCB 보드는 높은 신뢰성과 높은 정밀도를 제공합니다.엄격한 테스트와 검사를 거쳐 최고 품질 기준을 충족하는지 확인합니다.이것은 중요하고 고성능 전자 장치 및 시스템에 대한 이상적인 선택으로 만듭니다.

다층 PCB 보드는 고품질과 신뢰성뿐만 아니라 비용 효율적입니다.첨단 기술과 효율적 인 생산 과정은 성능에 영향을 미치지 않고 더 저렴한 가격을 제공합니다.또한, 특정 요구 사항과 사양을 충족하기 위해 사용자 정의 가능한 디자인을 제공하여 다양한 응용 프로그램에 대한 다재다능한 선택이됩니다.

다층 PCB 보드는 컴퓨터, 통신 장비, 의료기기, 자동차 전자제품 등 다양한 전자 장치 및 가전제품에 널리 사용됩니다.높은 신뢰성, 고 정밀도, 그리고 첨단 기술은 그것을 중요하고 고성능 애플리케이션에 대한 이상적인 선택으로 만듭니다.

다층 PCB 보드는 고품질, 높은 신뢰성, 그리고 높은 정밀도를 제공하는 고도로 진보되고 사용자 정의 가능한 제품입니다.고밀도 상호 연결, 그리고 고속 신호 전송, 그것은 많은 전자 설계자와 제조업체의 선택입니다.비용 효율성 및 사용자 정의 가능한 디자인 또한 다양한 응용 프로그램에 대 한 인기있는 선택다음 프로젝트를 위해 다층 PCB 보드를 선택하고 뛰어난 성능과 신뢰성을 경험하십시오.

특징:

• 제품명: 다층 PCB 보드
• 미니 비아스 구멍 크기: 0.15mm
• 임페던스 제어: ±5%
• 최소 핵 두께: 0.03mm
• 레이어: 2-48L
• 최대 판 크기: 1000*600mm

기술 매개 변수:

응용 프로그램:

킹테크에 오신 것을 환영합니다. 중국에서 고품질의 다층 PCB 보드의 선도적인 제조업체입니다. 우리의 대표 제품, 다층 PCB 보드,첨단 기술 장치의 까다로운 요구를 충족하도록 설계되었습니다., 네트워크 서버, 고속 신호 전송 시스템, 고성능 컴퓨팅 장치와 같이.

우리의 다층 PCB 보드는 최신 기술과 첨단 제조 공정을 사용하여 만들어집니다. 최대 보드 크기는 1000*600mm이고 두께는 6.0mm입니다.우리의 보드는 복잡한 전자 장치에 대한 고밀도 상호 연결 솔루션을 제공하기 위해 설계되었습니다..

Kingtech의 다층 PCB 보드는 중요한 전자 장치에 고속 신호 전송을 제공하기 위해 설계되었습니다. 0.05/0.05mm의 최소 라인 너비 / 공간,우리의 보드는 최소한의 간섭으로 고주파 신호의 효율적인 전송을 보장합니다..

우리의 다층 PCB 보드는 2-48층으로 제공되며 최적의 성능을 위해 여러 층이 필요한 복잡한 설계에 이상적인 선택입니다.구멍의 지름은 0이 됩니다.15mm, 공간을 보다 효율적으로 이용하고 보드의 전체 크기를 줄일 수 있습니다.

킹테크에서는 최고 품질의 제품을 제공하는 것을 자랑스럽게 생각합니다. 우리의 다층 PCB 보드는 신뢰할 수 있는 성능과 내구성을 보장하기 위해 엄격한 테스트를 거칩니다.최첨단 제조 시설과 숙련된 엔지니어, 우리는 우리의 다층 PCB 보드에 대한 최고 수준의 정확성과 품질을 보장합니다.

첨단 기술과 효율적인 생산 프로세스를 통해 우리는 품질에 타협하지 않고 고객에게 비용 효율적인 솔루션을 제공할 수 있습니다.우리의 다층 PCB 보드는 다양한 산업의 까다로운 요구를 충족하도록 설계되었습니다통신, 의료, 자동차, 항공우주 등 저렴한 가격으로

모든 다층 PCB 제조 및 PCB 조립 필요를 위해 Kingtech를 선택하십시오. 전문가 팀은 전자 장치에 대한 최고의 솔루션을 제공하기 위해 헌신합니다.우리의 맞춤형 디자인과 첨단 기술로, 우리는 우리의 다층 PCB 보드가 최고 수준의 품질, 신뢰성, 성능을 충족하는지 보장합니다.

우리의 다층 PCB 보드에 대해 더 많은 것을 배우기 위해 오늘 저희에게 연락하고 우리의 첨단 기술과 신뢰할 수있는 제품으로 목표를 달성하는 데 도움을 줄 수 있습니다.킹테크를 선택하세요 다층 PCB 제조에 대한 신뢰할 수 있는 파트너.

사용자 정의:

브랜드 이름: Kingtech

모델 번호: 다층

원산지: 중국

임페던스 제어: ±5%

레이어 오차: 0.1mm

다중 라미네이션: 4번

미니 PAD: 0.14mm 내부 층에 대해

최소 핵 두께: 0.03mm

주요 특징: 네트워크 서버 다층, 8 층 PCB 보드, 다층 회로 보드

지원 및 서비스:

우리 회사는 우리의 다층 PCB 보드 제품에 대한 최고 품질의 기술 지원과 서비스를 제공하기 위해 헌신합니다.우리는 오늘날 기술에 의해 주도되는 세계에서 신뢰할 수 있고 효율적인 PCB 보드의 중요성을 이해, 그리고 우리는 우리의 고객이 우리의 제품과 최고의 경험을 할 수 있도록 최선을 다하고 있습니다.

고도로 숙련 된 엔지니어와 기술자의 우리 팀은 우리의 다층 PCB 보드에 관한 모든 문제 또는 질문에 대한 기술적 지원을 제공 할 수 있습니다.우리는 귀하의 PCB 보드가 최적의 성능으로 작동하는지 확인하기 위해 신속하고 효과적인 솔루션을 제공합니다..

우리가 제공하는 기술 지원 서비스 중 일부는 다음과 같습니다.

• 디자인 최적화
• 조립 지원
• 문제 해결
• 시험 및 검사
• 사용자 정의 및 수정

기술 지원 외에도, 우리는 또한 우리의 다층 PCB 보드와의 경험을 더욱 향상시키기 위해 다양한 서비스를 제공합니다. 우리의 서비스에는 다음이 포함됩니다.

• 프로토타입 개발
• 대량 생산
• 공급망 관리
• 품질 관리
• 현장 교육 및 지원

우리 회사에서는 고객 만족이 최우선 과제입니다. 우리는 우리의 다층 PCB 보드에 대한 예외적인 기술 지원과 서비스를 제공함으로써 고객의 기대치를 초과하기 위해 노력합니다.우리는 항상 피드백과 제안에 열려 우리의 제품과 서비스를 지속적으로 개선.

우리의 다층 PCB 보드를 선택 주셔서 감사합니다. 우리는 우리의 기술 지원과 서비스가 귀하의 모든 요구를 충족하고 우리의 제품과 원활하고 성공적인 경험을 보장 할 것이라고 확신합니다.
